Устройство тормозов на велосипеде: замедляемся со знанием дела

Устройство велосипеда
Нет комментариев
48813

Мужчина в прыжке на желтом гоночном велосипеде

Тормоза любого велосипеда предназначены для его остановки или для регулирования скорости движения. Именно поэтому система торможения оценивается прежде всего по двум параметрам:

  • модуляция – возможность регулировать скорость, притормаживать;
  • эффективность торможения – способность резко прекратить движение.

Механизмы тормозов велосипеда делятся на:

  • ободные;
  • дисковые;
  • барабанные (педальные);
  • роллерные;
  • стремянные.

Широкое распространение получили только первые 3 вида. Все системы торможения велосипеда можно разделить в зависимости от того, вращение какого колеса они останавливают, то есть на передние и задние.

Передние тормоза обычно бывают ручными и приводятся в действие нажатием ручки на руле. Задние тормоза чаще всего работают от вращения педалей назад, и поэтому называются ножными.

Устройство ручного тормоза велосипеда: все в ваших руках

Схем ручных тормозов, используемых на велосипедах, существует несколько. Поговорим о каждом виде подробнее.

Мужчина на красном горном велосипеде

Устройство ободных тормозов велосипеда

Свое название эта группа получила от слова «обод»: именно его сжимают тормозные колодки, замедляя движение. Тормоза приводятся в действие с помощью тросика, протянутого от тормозной ручки. Разновидности:

1. Клещевые тормоза, или «крабики». Распространено мнение, что такое устройство тормозной системы велосипеда скоро потеряет последних поклонников. Но пока что «крабики» нередко устанавливают на шоссейных и простейших горных велосипедах. Схема работы такой тормозной системы велосипеда очень проста: колодки крепятся на дугообразных рычагах и при нажатии на ручку сжимают обод колеса, замедляя скорость его вращения.

Взглянув на список преимуществ и недостатков клещевых тормозов, легко понять, почему они так быстро теряют популярность.

Минусы:

  • сомнительная эффективность торможения;
  • постоянные перекосы;
  • трение колодок об обод без нажатия на ручку тормоза;
  • невозможность интегрировать их с большинством амортизационных вилок;
  • быстрое загрязнение;
  • высокая при таких нелестных характеристиках цена.

Плюсы:

  • простота конструкции;
  • простота обслуживания.

Подводя итоги, можно сказать, что само устройство этого ручного тормоза велосипеда — причина большинства проблем.

Крабики велосипеда

2. Кантилеверные тормоза. Эту систему тормозов велосипеда в наше время можно встретить довольно редко. Кантилеверные тормоза – еще одна схема, уходящая в историю.

Принцип их работы можно описать так: пара рычагов с тормозными колодками фиксируется специальными креплениями к вилке. Нажатием на ручку тормоза эти рычаги притягиваются друг к другу, сжимая обод тормозными колодками.

Минусы:

  • посредственная эффективность торможения;
  • плохая модуляция.

Плюсы:

  • простота обслуживания;
  • маленький вес;
  • не забиваются грязью.

Сегодня кантилеверные тормоза устанавливаются на детских велосипедах и недорогих моделях. Большой популярностью эта модель пользуется и у поклонников циклокросса.

Кантилеверные тормоза

3. Тормоза типа V-брейк, или «Ви-брейки». Это наиболее распространенный сегодня тип ободных тормозов. По устройству этот передний тормоз велосипеда очень похож на кантилеверный. Принципиальное отличие заключается в способе подвода тросика. Эта небольшая на первый взгляд разница ведет к огромным различиям в характеристиках.

Минусы:

  • необходимость профессиональной настройки;
  • работоспособность системы нужно проверять перед каждой поездкой.

Плюсы:

  • надежность конструкции;
  • приемлемая эффективность торможения и модуляция.

Тормоза типа V-брейк

4. Гидравлические ободные тормоза. Как устроены гидравлические тормоза на велосипеде, проще понять поклонникам мотоспорта, ведь здесь применяются те же принципы гидравлики:

  • Тормозное усилие создается в главном цилиндре.
  • При нажатии на ручку давление по трубке передается на тормозные цилиндры, крепящиеся на вилке.
  • Под воздействием давления цилиндры выталкивают тормозные колодки, заставляя их сжимать обод.

Минусы:

  • большой вес;
  • сложность обслуживания (невозможность ремонта непрофессионалом);
  • плохая ремонтопригодность вне мастерской;
  • посредственная модуляция.

Из плюсов — очень высокая эффективность торможения.

Такое специфическое соотношение преимуществ и недостатков привело к тому, что такое устройство тормозов велосипеда востребовано только в триале.

Гидравлические ободные тормоза

Плюсы и минусы систем ободных тормозов в целом:

Преимущества:

  • тормозные усилия прикладываются к ободу, а это снижает нагрузку на спицы и втулку;
  • меньший нагрев, чем у дисковых тормозов;
  • сравнительная простота настройки;
  • маленькая масса;
  • относительно низкая цена.

Недостатки:

  • моментальное снижение эффективности при попадании снега, воды, грязи, масла на обод, но специальные насечки для отвода влаги отчасти решают эту проблему;
  • зависимость эффективности торможения от геометрии колеса;
  • необходимость частой замены колодок;
  • невозможность интеграции со многими рамами и вилками;
  • быстрый износ обода из-за трения о колодки.

«Ви-брейки» могут сокращать срок службы рамы, а гидравлические ободные тормоза – просто вырвать перо или крепление при резком торможении. В зависимости от того, как устроены тормоза на конкретном велосипеде, колодки могут изготавливаться из разных видов резины, а их крепление — из металла.

Система ободных тормозов

Устройство дисковых тормозов на велосипеде

Дисковые тормоза завоевывают день ото дня все большую популярность. Они могут быть передними и задними, механическими и гидравлическими. То, как устроен дисковый тормоз, делает этот тип конструкции очень востребованным.

Стальной диск, или ротор, размещается на втулке обычно с левой стороны. Калипер, устройство, сжимающее ротор тормозными колодками, крепится также к втулке. Тормозное усилие передается при помощи тросика или гидролинии, идущих от тормозной ручки на руле.

1. Механические дисковые тормоза. В этой конструкции используется такой же трос, как, например, в «Ви-брейках». Простотой инженерного решения и объясняются плюсы и минусы этой схемы передних тормозов велосипеда.

Минусы:

  • частое растяжение и заедание троса;
  • большое количество трущихся частей, и, как следствие, необходимость частой замены комплектующих;
  • уровень модуляции хуже, чем в гидравлике.

Преимущества:

  • возможность ремонта «на коленке» благодаря простоте конструкции дисковых тормозов велосипеда;
  • относительно низкая цена.

Механические дисковые тормоза

2. Гибридные дисковые тормоза. Их схема работы объединяет в себе принципы механики и гидравлики. Если подробнее, то тормозное усилие на гидравлическую часть тормоза передается с помощью тросика.

Такой тип мало распространен: считается, что его преимущества по отношению к чистой механике недостаточно велики по сравнению с разницей в цене.

3. Гидравлические дисковые тормоза. Дисковый тормоз состоит из средства передачи тормозного усилия и самого тормоза. Тормозное усилие передается по специальной трубке высокого давления. Нажатие на ручку заставляет главный тормозной цилиндр давить на жидкость в трубке, от чего давление передается тормозному цилиндру в суппорте.

Минусы:

  • высокая возможность протечки;
  • высокая цена;
  • сложность ремонта и настройки;
  • большой вес.

Плюсы:

  • высокая эффективность при правильной настройке;
  • передача тормозного усилия практически без изменений, то есть отличная модуляция.

То, как устроены гидравлические тормоза на велосипеде, делает их лучшим выбором для горных велосипедов высокого класса.

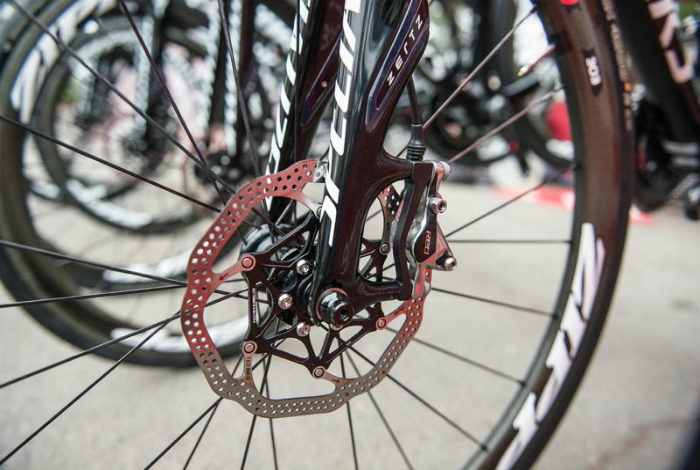

Гидравлические дисковые тормоза

Конструкция заднего тормоза велосипеда

Ножные тормоза велосипеда называются «барабанными», их устройство достаточно простое. Теоретически они могут быть и ручными, но в наши дни ручной барабанный тормоз – редкость.

Механизм барабанного тормоза располагается в задней втулке колеса. При торможении колодки распираются и останавливают вращение колеса. Как видите, и схема, и принцип работы этого заднего тормоза велосипеда элементарны.

Плюсы:

  • простота обслуживания;
  • устройство ножного тормоза велосипеда защищает его от грязи и пыли;
  • хорошие модуляция и эффективность торможения.

Минусы:

  • не подлежат ремонту в полевых условиях;
  • маленький запас прочности при использовании в жестких условиях.

Конструкция заднего тормоза велосипеда

Подводя итоги, можно смело утверждать, что однозначного ответа на вопрос, какое устройство тормозов на велосипеде лучше, просто не существует. Что подойдет вам больше, ножной (задний) тормоз или дисковая схема, во многом зависит от привычки, условий использования и тонкостей настройки.

Только опыт поможет вам найти свое оптимальное решение, а универсальный совет может быть только один: регулярно проверяйте состояние тормозов вашего велосипеда. Не верьте, что тормоза придумали трусы. Их создатели – умные, ответственные, осторожные люди, которые планируют жить долго и счастливо.
